Konstrukcja drzwi zewnętrznych



1. Wersja drzwi.

Wybór wersji drzwi jest bezpośrednio związany z wymiarami otworu pod drzwi.

Dostępne wersje drzwi zewnętrznych:

  • drzwi jednoskrzydłowe

    Przykłady drzwi zewnetrznych jednoskrzydłowych
    Przykładowe drzwi zewnętrzne jednoskrzydłowe.

  • drzwi dwuskrzydłowe asymetryczne z gładką dostawką otwieraną

    Przykłady drzwi dwuskrzydłowych z otwieraną, gładką dostawką boczną
    Przykłady drzwi dwuskrzydłowych z gładkimi dostawkami bocznymi.

    Często nasi klienci mają aspiracje na wygodne i efektowne dwuskrzydłowe drzwi wejściowe, ale otwór pod drzwi o "pół metra" za wąski pod ich montaż.
    Żadne zabiegi konstrukcyjne nie są w stanie zaprojektować i wykonać "porządnych" drzwi dwuskrzydłowych do zbyt wąskiego otworu.
    Jeżeli brak jest możliwości dostosowania otworu pod drzwi, do przynajmniej optymalnego wymiaru, to proponujemy zamiast "okaleczonych" drzwi dwuskrzydłowych, wykonać szerokie i wygodne drzwi jednoskrzydłowe o zewnętrznym wymiarze ościeżnicy wynoszącym 108 cm (pod otwór mierzony od gotowej podłogi: 110x210 cm).
    Do otworów szerszych niż 120 cm, polecamy drzwi dwuskrzydłowe z dostawka boczną otwieraną (z tzw ruchomym słupkiem).
    Skrzydło główne w takim zestawie może być wykonane w dowolnym wzorze, ale naszym zdaniem najbardziej odpowiednie, będą "nowoczesne" modele z asymetrycznymi przeszkleniami usytuowanymi po stronie klamki.
    Przy takim zestawie, do połowy gładka polowa w/w skrzydła głównego dobrze harmonizuje z wąską, całkowicie gładką dostawka boczną.

  • drzwi dwuskrzydłowe asymetryczne z frezowana dostawką otwieraną

    Przykłady drzwi dwuskrzydłowych z otwieranymi, frezowanymi dostawkami bocznymi
    Przykłady drzwi dwuskrzydłowych z przefrezowanymi dostawkami bocznymi.

    Przykłady drzwi dwuskrzydłowych z otwieranymi, kasetonowymi dostawkami bocznymi
    Przykłady drzwi dwuskrzydłowych z kasetonowymi dostawkami bocznymi.

    Do otworów szerszych, a wiec w wymiarze 140 - 170 cm, wykonujemy zestawy drzwi dwuskrzydłowych asymetrycznych(z dwoma skrzydłami frezowanymi lub szklonymi).
    Jednak dla otworów zbyt wąskich, trudno zaoferować atrakcyjne drzwi dwuskrzydłowe. Do otworów o szerokości od 120 do 140 cm proponujemy drzwi dwuskrzydłowe ze dostawkami bocznymi bez przeszkleń z płytkimi, poziomymi przefrezowaniami.
    W naszym katalogu przestawiamy najczęściej wykonywane zestawy drzwi dwuskrzydłowych, ale można je też dowolnie komponować samemu.
    W takim przypadku należy wybierać model podstawowy (na główne skrzydło), a skrzydełko boczne zaprojektujemy razem, tak aby dobrze pasowało podziałami do skrzydła wiodącego (głównego).
    Dla poszczególnych katalogowych zestawów modeli dwuskrzydłowych, w naszym cenniku zewnętrznych, drewnianych drzwi dwuskrzydłowych znajdują się optymalne wymiary zewnętrzne dla każdego modelu drzwi.
    Dla większości z nich oferujemy 5 wariantów szerokościowych.
    Pierwszych dwu nie polecamy ze względu na ich niefunkcjonalność i niedoskonałości podziałowo-proporcjowe (wymuszone zbyt wąskim otworem pod drzwi).
    Naszym zdaniem najbardziej optymalne są warianty wymiarowe podane w wytłuszczonej, kolumnie cennika zewnętrznych, drewnianych drzwi dwuskrzydłowych.
    Z każdym wariantem wymiarowym drzwi dwuskrzydłowych, są bezpośrednio związane wymiary skrzydeł drzwiowych i wymiary światła przejścia drzwi.
    Prosimy o dokładne przeanalizowanie tych wymiarów, aby nie rozczarować się po montażu drzwi ich ewentualnym niewygodnym, wąskim przejściem (dotyczy to oczywiście wariantów wymiarowych poniżej proponowanego optimum wymiarowego).

  • drzwi dwuskrzydłowe asymetryczne ze szkloną dostawką otwieraną

    Przykłady drzwi dwuskrzydłowych z otwieranymi, szklonymi dostawkami bocznymi
    Przykłady drzwi dwuskrzydłowych ze szklonymi dostawkami bocznymi.

    Kilka przykładowych, zwymiarowanych i wycenionych zestawów drzwi dwuskrzydłowych symetrycznych, można znaleźć w w/w cenniku zewnętrznych, drewnianych drzwi dwuskrzydłowych.
    Drzwi dwuskrzydłowe o wysokości powyżej 232 cm wykonujemy z naświetlem górnym w oddzielnej ramie (łączonej na wpust z z ościeżnicą drzwi). Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 221 cm.

  • drzwi dwuskrzydłowe symetryczne (oba skrzydła otwierane)

    Przykłady drzwi dwuskrzydłowych symetrycznych z otwieranymi dostawkami bocznymi
    Przykłady drzwi dwuskrzydłowych symetrycznych.

    Do otworów szerszych niż 170 cm, polecamy drzwi symetryczne z dwoma skrzydłami o jednakowym wzorze i wymiarach lub dostawki stałe jedno- lub obustronne.

^ do góry strony



2. Materiał skrzydła i ościeżnicy.

Drewno mahoń-meranti.

Drewno mahoń-meranti.

W cennikach znajdują się zarówno ceny drzwi wykonanych z drewna mahoń-merantii (typy M72, M82 i M102), jak i drzwi wykonane z dębu+sosna (typy D72, D82 i D102).

Drewno dąb.

Drewno dąb

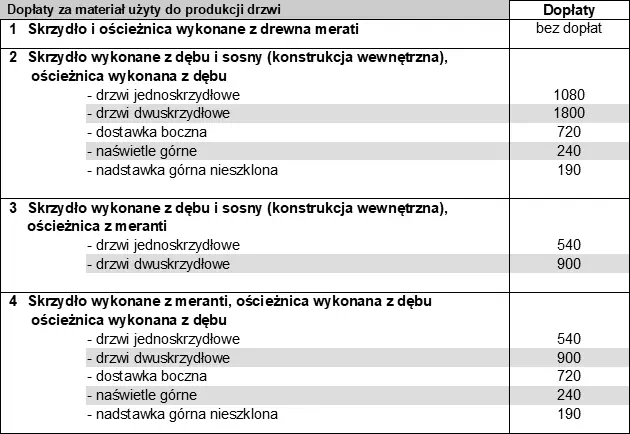

Dopłaty za drzwi zewnętrzne wykonane z dębu i sosny.
Ceny drzwi debowych produkcji AFB-Kraków

^ do góry strony



3. Szerokość skrzydła głównego drzwi dwuskrzydłowych.

Dotyczy drzwi dwuskrzydłowych asymetrycznych.

Zwykle szerokość skrzydła głównego drzwi dwuskrzydłowych asymetrycznych ma szerokość ok. 90-95 cm.

W zależności od szerokości otworu, do którego są projektowane drzwi, oraz wybranego modelu drzwi, szerokość może być znacznie zmodyfikowana w stosunku do w/w wymiarów typowych.

Zamawiający może zasugerować swoje wymagania dotyczące szerokości skrzydła głównego i należy je wpisać w tę rubrykę.

Pozostawienie tej rubryki bez wpisanego wymiaru będzie traktowane na zlecenie konstruktorowi producenta drzwi optymalnego doboru szerokości obu skrzydeł drzwiowych.

Szerokość skrzydła głównego w drzwiach dwyskrzydłowych nie wpływa na cenę drzwi.

^ do góry strony



4. Doświetla i dostawki boczne nieotwierane.

Dostępne warianty dostawek bocznych stałych (nieotwieranych):

  • 1 dostawka od strony zamka pełnoszklona (najczęściej zamawiana)

    Dostawka stała od strony zamka do drzwi zewnętrznych.
    Przykłady dostawek stałych od strony zamka.

  • 1 dostawka od strony zamka pełnoszklona z 1-6 szprosami

    Drzwi zewnętrzne wzor 502s7-d1 w kolorze złoty dąb

    Drzwi zewnętrzne wzor 590s4 w kolorze orzech
    Przykłady drzwi z dostawkami bocznymi z 1 i 2 szprosami.

  • 1 dostawka od strony zamka pełna gładka NIE-szklona

    Drzwi zewnętrzne wejściowe ze stałą, nieszkloną dostawką boczną.
    Przykład drzwi zewnętrznych z dostawką boczną pełną (nieszkloną).

  • 1 dostawka od strony zawiasów pełnoszklona

    Drzwi zewnętrzne wejściowe ze stałym doświetlem, nieszkloną dostawką boczną.
    Przykład drzwi z dostawką boczną od strony zawiasów.

  • 1 dostawka od strony zawiasów pełnoszklona z 1-6 szprosami

  • 1 dostawka od strony zawiasów pełna gładka NIE-szklona

  • 2 dostawki pełnoszklone

    Stałe dostawki boczne po obustronach drzwi zewnętrznych.
    Przykłady drzwi z dwiema dostawkami bocznymi pełnoszklonymi.

  • 2 dostawki pełnoszklone ze szprosami

    Drzwi zewnętrzne wzor 801,1 w kolorze teak dąb
    Przykład drzwi z dwiema dostawkami z 2 szprosami.

  • 2 dostawki pełne gładkie NIE-szklone

    Drzwi zewnętrzne wzor 573s2
    Przykład drzwi z dwiema dostawki bocznymi pełnymi.

Dostawki boczne wykonujemy zarówno do drzwi zewnętrznych jednoskrzydłowych jak i do drzwi dwuskrzydłowych.

Ceny dostawek bocznych pełnych i szklonych.
Ceny nieotwieranych dostawek bocznych do drzwi zewnętrznych produkcji AFB-Kraków
Powierzchnie obliczeniowe przeszkleń dostawek bocznych.
Powierzchnie obliczeniowe szyb nieotwieranych dostawek bocznych do drzwi zewnętrznych AFB

^ do góry strony



5. Naświetla i nadstawki górne nieotwierane.

Dostępne warianty naświetli i nadstawek górnych:

  • naświetle górne prostokątne szklone nieotwierane

    Drzwi zewnętrzne wejściowe z prostokatnym nieotwieranym naświetlem górnym.
    Przykłady drzwi zewnętrznych jednoskrzydłowych z prostokątnym naświetlem górnym.

    Drzwi zewnętrzne wejściowe z naświtlem górnym łukowym.
    Przykład drzwi zewnętrznych z dostawką boczną pełną i prostokątnym naświetlem górnym.
Ceny prostokątnych naświetli górnych do drzwi zewnętrznych produkcji AFB-Kraków

Dopłaty za prostokatne naświetla górne.

  • naświetle górne łukowe szklone nieotwierane

    Drzwi zewnętrzne wejściowe z naświtlem górnym łukowym.
    Przykłady drzwi zewnętrznych z łukowym naświetlem górnym.
Ceny łukowych naświetli górnych do drzwi zewnętrznych produkcji AFB-Kraków

Dopłaty za łukowe naświetla górne.

  • dostawka górna prostokątna NIE-szklona

    Drzwi zewnętrzne wejściowe z nieotwieraną nadstawką górną.
    Przykłady drzwi zewnętrznych z nadstawkami górnymi.

    Drzwi zewnętrzne wejściowe z nieotwieraną nadstawką górną i szkloną dostawką boczną.
    Przykład drzwi zewnętrznych z dostawką boczną i dostawką górną pełną.
    /drzwi z poszerzonymi futrymami - materiał: sosna, wybarwienie oregano/
Dopłaty za dostawki górne i poszerzenia poprzeczki ościeżnicy

"Dopłaty za prostokątne dostawki górne pełne nieotwierane.

  • dostawka górna łukowa NIE-szklona

    Drzwi zewnętrzne wejściowe z nieotwieraną łukową nadstawką górną.
    Przykłady drzwi zewnętrznych z nadstawkami górnymi łukowymi.
Ceny łukowych dostawek górnych

Dopłaty za łukowe dostawki górne.

Do otworów drzwiowych wyższych niż 230 cm, polecamy wykonanie nad drzwiami naświetla górnego.

Naświetla te wykonujemy tylko w wersji nieotwieranej.

Zamiast wersji szklonej, możemy wykonać pełny, nieszklony panel drewniany. Zwykle w tego typu drzwiach, skrzydło wykonujemy w standardowej wysokości 203 cm. Na zamówienie (za dopłatą) wykonujemy w takich drzwiach skrzydło o innej wysokości np. wyższej od standardu.

Maksymalna wysokość ościeżnicy dla drzwi z jednoskrzydłowych z naświetlem górnym we wspólnej ramie wynosi 250 cm. Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 214 cm.

Drzwi jednoskrzydłowe o wysokości powyżej 250 cm wykonujemy z naświetlem górnym w oddzielnej ramie (łączonej na wpust z z ościeżnicą drzwi). Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 221 cm.

W drzwiach z naświetlem górnym, szerokość przeszklenia jest równa szerokości światła ościeżnicy, a więc ma ono wymiar:

szerokość przeszklenia = szerokość ościeżnicy - 14 cm

Jeżeli drzwi z naświetlem górnym maja być wykonane, ze skrzydłem o niestandardowej wysokości, wówczas na druku zamówień, w rubryce wysokość światła ościeżnicy należy wpisać skorygowany wymiar światła ościeżnicy. Jest on zawsze o 3 cm mniejszy od od wysokości samego skrzydła.

Przed zamówieniem drzwi z naświetlem górnym należy szczegółowo rozważyć kolor szyb w przeszkleniach skrzydła i przeszkleniu górnym. Najczęściej wybierana do drzwi zewnętrznych, szyba "brąz refleks" jest subtelnie odbijającą szybą o brązowym odcieniu, a przy tym dobrze harmonizuje z wybarwieniem drzwi, jednak przez swoją dużą absorpcję światła (ok 40 % ) znacząco zmniejsza ilość światła wpadającego przez nią do wnętrza domu.

Funkcjonalność przemawia więc za bezbarwnymi szybami naświetla górnego, a z drugiej strony, nie mniej ważny aspekt estetyczny, przemawia za brązowym szkłem refleksyjnym. Nie będzie oczywiście problemu gdy naświetle będzie pełnić tylko funkcje architektoniczno-estetyczną, (gdy wiatrołap lub hal jest dostatecznie doświetlony przez otaczające je okna lub inne drzwi). Można też bez obaw zastosować szkło refleksyjne w przypadku, gdy wysokość drzwi jest znacząco wysoka np. ok 250 cm - wówczas powierzchnia przeszklenia zrekompensuje straty ilości wpadającego światła.

Można także na główne skrzydło drzwi, wybrać model bez przeszkleń, wówczas problem ograniczy się jedynie do wyboru koloru szyb naświetla górnego.

^ do góry strony



6. Wysokość szyby naświetla górnego.

Dotyczy: drzwi o wysokości ościeżnicy ponad 220 cm.

Wysokość przewszklenia w naswietlu górnym nieotwieranym.

Wymiar wysokości szyby naświetla górnego.

Maksymalna wysokość ościeżnicy dla drzwi z jednoskrzydłowych z naświetlem górnym we wspólnej ramie wynosi 250 cm. Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 214 cm.

Naświetle górne we wspólnej ramie ze skrzydłem jest polecane przede wszystkim do drzwi otwieranych "do wewnątrz" budynku, gdyż przy drzwiach otwieranych "na zewnątrz" listwy mocujące szybę znajdują się od strony zewnętrznej.

Drzwi jednoskrzydłowe o wysokości powyżej 250 cm i drzwi dwuskrzydłowe o wysokości powyżej 232 cm wykonujemy z naświetlem górnym w oddzielnej ramie (łączonej na wpust z z ościeżnicą drzwi). Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 221 cm.

W/w obliczenia są właściwe tylko przy założeniu że skrzydło drzwi będzie mieć standardową wysokość równą 203 cm.

Niekiedy tego typu drzwi są zamawiane ze skrzydłem wyższym od standardowego. Teoretycznie, w celu zwiększenia wysokości, a co za tym idzie i powierzchni przeszklenia naświetla górnego, mogą być zamawiane drzwi niższe od standardu, ale w takiej sytuacji bardziej właściwe jest (chociaż droższe) wykonanie drzwi jednoskrzydłowych o ponadstandardowej wysokości (do maksymalnej wysokości 232 cm).

Wymiar wpisany w tej rubryce nie jest wymiarem branym pod uwagę w procesie produkcyjnym drzwi. Jet to wymiar orientacyjny (dla wiedzy klienta).

^ do góry strony



7. Próg.

Dostępne opcje wyboru progu:

  • standard (aluminiowy z przekładką termiczną)

    Próg aluminiowy do drzwi zewnetrznych z przekładką termiczną
    Standardowy próg aluminiowy z przekładką termiczną (wysokości 2 cm).

    Standardowo drzwi zewnętrzne produkcji AFB wyposażone są w próg aluminiowy z przekładką termiczną. Szerokość progu jest równa głębokości ościeżnicy i ma wymiar 8cm. Wysokość progu: 2 cm. Próg jest przeznaczony do montażu na gotowej podłodze/posadzce.

  • aluminiowy podwyższony od strony zewnętrznej

    Próg drzwi zewnetrznych z podwyzszającym profilem aluminiowym od strony przeciwnej do przekładki termicznej
    Próg z profilem aluminiowym od strony przeciwnej do przekładki termicznej.

    Przy wymianie drzwi zewnętrznych lub wejściowych niekiedy konieczne jest zniwelowanie różnych poziomów podłóg/posadzek po obu stronach progu. Możemy w takiej sytuacji wykonać indywidualnie wyprofilowany próg drewniany z twardego drewna lub oferujemy standardowe progi podwyższone jednostronnie profilami aluminiowymi. Podwyższenia te mogą być wykonane zarówno od strony wewnętrznej jak i zewnętrznej. Wykonujemy je na dowolną wysokość (nie większą niż 100mm).

  • aluminiowy podwyższony od strony wewnętrznej

    Próg drzwi zewnetrznych z podwyzszającym profilem aluminiowym od strony przekładki
			termicznej
    Próg z profilem aluminiowym od strony przekładki termicznej.
Ceny progów aluminiowych do drzwi wejściowych zewnętrznych produkcji AFB
  • drewniany

    Próg aluminiowy do wejściowych drzwi zewnetrznych drewnianych
    Przykład progu drewnianego o wysokości 50 mm.

    Opcjonalnie wykonujemy także progi z twardego drewna (zwykle dębowego). Progi drewniane znajdują swoje zastosowanie zwykle w drzwiach przeznaczonych do montażu w starych kamienicach
Ceny progów drewnianych do drzwi wejściowych zewnętrznych produkcji AFB

^ do góry strony



8. Listwy podprogowe

Listwy podprogowe można stosować jedynie wówczas, gdy w posadzce pod progiem jest wnęka, w której mogą być zagłębione.

Dostępne opcje wyboru progu:

  • listwa podprogowa PVC

    Próg drzwi zewnetrznych z pojedyńczą listwą podprogową
    Listwa podprogowa PVC wysokości 50 mm.    [cena 40,- za 1mb]

    Stosuje je się w celu usztywnienia progu oraz jako formę izolacji termicznej rozdzielającej zewnętrzny spocznik przeddrzwiowy od wewnętrznej wylewki.

  • pakiet listew podprogowych PVC

    Próg drzwi zewnetrznych z pakietem 3 listew podprogowych
    Przykładowy pakiet listew podprogowych PVC.    [cena 40,- za 1mb]

    Modułowy kształt listew podprogowych umożliwia stosowanie w pionowych pakietach. Łączy się je ze sobą przez zatrzaskiwanie wyprofilowanych w nich wpustów /podobnie jak ma to miejsce w dziecięcych plastikowych klockach/.

  • listwa podprogowa PUR

    Próg drzwi zewnetrznych z ciepłą listwą podprogową z pianki poliuretanoiwej
    Listwa podprogowa z pianki poliuretanowej (PUR).

    Do izolacji termicznej strefy podprogowej szczególnie polecamy listwy podprogowe z pianki poliuretanowej (PUR) - o współczynniku lambda 0,022 W/(m2*K).
    Oferujemy je w wysokościach (nie licząc wysokości wypustu montażowego) [cm]:
    1.5, 2, 2.5, 3, 4, 5 .... i dalej co 1 cm 30 cm oraz 35, 40, 45, 50
Ceny listew podrprogowych PUR stosowanych do izolacji progów drzwi wejściowych produkcji AFB

^ do góry strony



9. Technologia wykonania drzwi.

Drzwi zewnętrzne produkujemy w technologiach:

  • M72 - drzwi grubości 72mm wykonane z drewna mahoń-meranti
    - UD = 1,05 W/(m2*K)

      / obliczenia wykonano dla szklonego modelu drzwi /
    - drzwi objęte pełną 2-letnią gwarancją

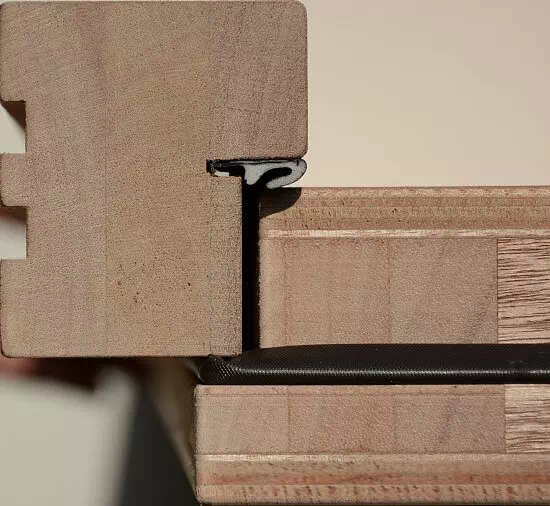

    Złożenie ościeznicy i skrzydła drzwi zewnętrznych typu M72
    Ościeżnica i skrzydło w technologi M72 (z drewna mahoń-meranti).

    Ościeżnica i rama skrzydła wykonane z drewna mahoń-meranti klejonego warstwowo.
    Zewnetrzne płaszczyzny skrzydeł wykonane są ze sklejki wodoopornej, zaś wewnętrzne ocieplenie skrzydeł stanowią płyty z pianki poliuretanowej grubości 58 mm (o współczynniku lambda=0,022 [W/m.K]).
    Wewnętrzne zbrojenie drzwi stanowią wkładki stalowe.
    Wszystkie elementy drzwi klejone klejami wodoodpornymi.

  • D72 - drzwi dębowo-sosnowe grubości 72mm
    - UD = 1,09 W/(m2*K)

      / obliczenia wykonano dla szklonego modelu drzwi /
    - drzwi objęte pełną 2-letnią gwarancją

    Ościeżnica i rama skrzydła wykonane z drewna dębowego i sosnowego.
    Zewnetrzne płaszczyzny skrzydeł wykonane są ze sklejki wodoopornej, zaś wewnętrzne ocieplenie skrzydeł stanowią płyty z pianki poliuretanowej grubości 58 mm (o współczynniku lambda=0,022 [W/m.K]).
    Wewnętrzne zbrojenie drzwi stanowią wkładki stalowe.
    Wszystkie elementy drzwi klejone klejami wodoodpornymi.

  • M82 - drzwi grubości 82mm wykonane z drewna mahoń-meranti
    - UD = 0,7 W/(m2*K)

      / obliczenia wykonano dla szklonego modelu drzwi /
    - drzwi objęte pełną 2-letnią gwarancją
      + 2 letnią gwarancją na konstrukcję drzwi


    Złożenie ościeznicy i skrzydła drzwi zewnętrznych typu M82
    Ościeżnica i skrzydło typu M82 (z drewna mahoń-meranti).

    Ościeżnica i rama skrzydła wykonane z drewna mahoń-meranti klejonego warstwowo.
    Także w tej technologi wykonania zewnętrzne płaszczyzny skrzydeł wykonane są ze sklejki wodoopornej, zaś wewnetrzne ocieplenie skrzydeł stanowią płyty z pianki poliuretanowej grubości 68 mm (o współczynniku lambda=0,022 [W/m.K])
    Wewnętrzne zbrojenie drzwi stanowią wkładki stalowe.
    Wszystkie elementy drzwi klejone klejami wodoodpornymi.
    Drzwi dwuskrzydłowe produkujemy wyłącznie w grubości 82 mm i ceny zamieszczone w Cenniku Drzwi Dwuskrzydłowych zawierają już naliczoną dopłatę za grubość 82 mm.

  • D82 - drzwi dębowo-sosnowe grubości 82mm
    - UD = 0,74 W/(m2*K)

      / obliczenia wykonano dla szklonego modelu drzwi /
    - drzwi objęte pełną 2-letnią gwarancją
      + 2 letnią gwarancją na konstrukcję drzwi


    Ościeżnica i rama skrzydła wykonane z drewna dębowego i sosnowego.
    Także w tej technologi wykonania zewnętrzne płaszczyzny skrzydeł wykonane są ze sklejki wodoopornej, zaś wewnetrzne ocieplenie skrzydeł stanowią płyty z pianki poliuretanowej grubości 68 mm (o współczynniku lambda=0,022 [W/m.K])
    Wewnętrzne zbrojenie drzwi stanowią wkładki stalowe.
    Wszystkie elementy drzwi klejone klejami wodoodpornymi.
    Drzwi dwuskrzydłowe produkujemy wyłącznie w grubości 82 mm i ceny zamieszczone w Cenniku Drzwi Dwuskrzydłowych zawierają już naliczoną dopłatę za grubość 82 mm.

  • M102 - drzwi grubości 102mm wykonane z drewna mahoń-meranti
    - UD od 0,45 W/(m2*K) dla modeli nieszklonych
    - UD od 0,53 W/(m2*K) dla modeli szklonych

      / wartości współczynników są uzależnione od wymiarów drzwi /
    - drzwi objęte pełną 2-letnią gwarancją
      + 2 letnią gwarancją na konstrukcję drzwi


    Ościeżnica i rama skrzydła wykonane z drewna mahoń-meranti klejonego warstwowo.
    Także w tej technologi wykonania zewnętrzne płaszczyzny skrzydeł wykonane są ze sklejki wodoopornej, zaś wewnetrzne ocieplenie skrzydeł stanowią płyty z pianki poliuretanowej grubości 88 mm (o współczynniku lambda=0,022 [W/m.K])
    Wewnętrzne zbrojenie drzwi stanowią wkładki aluminiowe.
  • D102 - drzwi dębowo-sosnowe grubości 102mm
    - UD od 0,47 W/(m2*K) dla modeli nieszklonych
    - UD od 0,55 W/(m2*K) dla modeli szklonych

      /wartości współczynników są uzależnione od wymiarów drzwi/
    - drzwi objęte pełną 2-letnią gwarancją
      + 2 letnią gwarancją na konstrukcję drzwi


    Ościeżnica i rama skrzydła wykonane z drewna dębowego i sosnowego.
    Także w tej technologi wykonania zewnętrzne płaszczyzny skrzydeł wykonane są ze sklejki wodoopornej, zaś wewnetrzne ocieplenie skrzydeł stanowią płyty z pianki poliuretanowej grubości 88 mm (o współczynniku lambda=0,022 [W/m.K])
    Wewnętrzne zbrojenie drzwi stanowią wkładki aluminiowe.

W cennikach drzwi, pod fotografiami modeli drzwi, zamieszczone są ceny modeli w zależności od możliwej technologi ich wykonania: M72, M82, M102 wkonane z drerwna mahoń-meranti, oraz drzwi dębowe D72, D82, D102. Poszczególne modele drzwi produkowane są w technologiach wyszczególnionych pod fotografiami je przedstawiającymi (niekiedy robimy odstępstwo od tej reguły - wymaga to jednak indywidualnych uzgodnień).

^ do góry strony



10. Zamki.

  •  Tytan zamek na 2 wkładki (półlistwowy, 6-cio ryglowy, klasy 4)
    standardowy (w cenie drzwi) /opcjonalnie wersja na 1 wkładkę i elekktrozaczep/

    Atestowany, klasy 4, zamek do drzwi wejściowych i zewnętrznych
    Zamek Tytan - standardowe wyposażenie drzwi.    [bez dopłaty]

    Trzpieniowy antywłamaniowy zamek wyposażony w dwu-biegowy mechanizm przerzutkowy.
    Pierwsze przekręcenie kluczem powoduje wysuw języka na około 12,5 mm, drugie przekręcenie kluczem o kolejne 12,5 mm.
    Kasety zamka głównego i dodatkowego mają wspólną listwę czołową o długości 900 mm.
    Najistotniejsze elementy konstrukcyjne tego zamka są wykonane z mosiądzu i spieków proszków metalowych.
    Przed korozją jest zabezpieczony powłoką cynkową w kolorze tzw.: "biały ocynk".

Seria zamków listwowych(za dopłatą).

Zestawienie typów zamków listwowych do drewnianych, antywłamaniowych drzwi zewnętrznych
  • A. Listwowy 2-HAKOWY na 1 wkładkę, listwowy, klasy 4
    /opcjonalnie wersja na 2 wkładki i elektrozaczep/    [dopłata 150zł]
  • B. Listwowy 4-HAKOWY na 1 wkładkę (listwowy, klasy 4)
    /opcjonalnie wersja na 2 wkładki i elektrozaczep/    [dopłata 210zł]
  • C. Listwowy AUTOMATIC na 1 wkładkę wkładkę (listwowy, klasy 3)
    /opcjonalnie wersja na 2 wkładki/    [dopłata 250zł]
  • D. Listwowy HAKO-BOLCOWY na 1 wkładkę (listwowy, klasy 4)
    /opcjonalnie wersja na 2 wkładki i elektrozaczep/    [dopłata 350zł]
  • E. Listwowy AUTOMATIC z SERWONAPĘDEM na 1 wkładkę
    /nie wymaga sterownika - zasilanie 12V/    [dopłata 610zł]
  • F. Listwowy HAKO-BOLCOWY z SERWONAPĘDEM na 1 wkładkę
    /wymaga sterownika - opcja dodatkowa za dopłatą/    [dopłata 900zł]

Zamek dodatkowy (górny) do zamków listwowych

Zamek dodatkowy do zasuwnic antywłamaniowych do drzwi zewnętrznych

Zamek dodatkowy do zamków listwowych.    [dopłata 30zł]

Zwykle na polski rynek sprzedajemy zamki w wersjach na dwie wkładki, zaś na jedną wkładkę na rynek niemiecki i austriacki.

Do zamków na 1 wkładkę zwykle montujemy wkładkę w wersji klucz-klucz.

Zastosowanie jednej wkładki z gałką od środka może być bardzo wygodnym rozwiązaniem nie tylko dla domowników, ale i dla osób niepowołanych, które "wśliznąwszy" się do domu i mogą bez problemu go opuścić, co gorsza z częścią jego wartościowszego wyposażenia.

Z tego właśnie powodu firmy ubezpieczeniowe nie ubezpieczają domów/mieszkań, nie zamykanych na przynajmniej jeden zamek nie otwierany od wewnątrz.

UWAGA: nie wszystkie polskie firmy ubezpieczeniowe ubezpieczają obiekty jeżeli są zamykane na pojedynczą wkładkę - nawet w wersji klucz-klucz.

Elektrozaczepy

Widok zamontowanego eLktrozaczepu do zamków listwowych

Elektrozaczep stosowany do zamków listwowych.    [dopłata 200zł]

Rysunek złożeniowy elektrozaczepu do zamka listwowego

Rysunek złożeniowy ektrozaczepu do zamków listwowych.

Wszytskie typy zamków stosowane do drzwi zewnetrznych naszej produkcji mogą być wyposażone w elektrozaczep. Ma zastosowanie głownie w budynkach wielorodzinnych,w których drzwi będą otwierane przez system domofonowy.

Elektrozaczepy montujemy w drzwiach wyposażonych w pochwyt rurowy (antabę) lub gałko-klamkę.

Należy tutaj zauważyć, że elektrozaczep blokuje drzwi tylko na klinowej zapadce zamka. Drzwi zablokowane tylko elektrozaczepem (bez przekręconych ręcznie wkładek) nie są zaryglowane "antywłamaniowo".

Sterowane elektrycznie zamkami listwowymi

Schemat instalacji wewnętrznej w drzwiach zewnętrznych z zamkiem elektrycznie sterowanym

Schemat instalacji elektrycznej drzwi z zamkiem elektrycznym.

Modele zamków napędzanych elektrycznie:

  • Listwowy Automatic z Serwonapędem na 1 wkładkę
    /nie wymaga sterownika - zasilanie 12V/    [dopłata 610zł]
    Antywłamaniowe ryglowanie zamka nastepuje mechanicznie po domknięciu drzwi (bez udziału siłownika elektrycznego), natomiast siłownik elektryczny odryglowuje drzwi po podaniu krótkiego impulsu elektrycznego.
  • listwowy Hako-Bolcowy z Serwonapędem na 1 wkładkę
    /wymaga sterownika - opcja dodatkowa za dopłatą/    [dopłata 900zł]
    Antywłamaniowe ryglowanie zamka nastepuje automatycznie po domknięciu drzwi i jest realizowana przez siłównik elektryczny. Także odryglowywanie drzwi jest realizowane przez siłownik elektryczny.

^ do góry strony



11. Wykończenie drzwi zewnętrznych

Drzwi wymalowane są 3 warstwami bardzo odpornej na czynniki zewnętrzne farby akrylowej. Standardowo (bez dopłat ) dostępne są w kolorach transparentnych wg palety AFB, szarym RAL 7016 (antracytowa szarość), oraz kryjącym białym. Na zamówienie (za dopłatą) drzwi mogą być wymalowane na dowolny (bez metalików) kolor kryjący z palety RAL.
Za dopłatą, każda ze stron drzwi może być wymalowana w innym, dowolnym kolorze transparentnym lub kryjącym.

^ do góry strony



12. Parametry techniczne drzwi zewnętrznych wejściowych AFB:

  • przenikalność cieplna:
    - dla M72 - drzwi grubości 72mm wykonane z drewna mahoń-meranti
      UD = 1,05 W/(m2*K)
      / obliczenia wykonano dla szklonego modelu drzwi /
    - dla D72 - drzwi dębowo-sosnowe grubości 72mm
      UD = 1,09 W/(m2*K)
      / obliczenia wykonano dla szklonego modelu drzwi /
    - dla M82 - drzwi grubości 82mm wykonane z drewna mahoń-meranti
      UD = 0,7 W/(m2*K)
      / obliczenia wykonano dla szklonego modelu drzwi /
    - dla D82 - drzwi dębowo-sosnowe grubości 82mm
      UD = 0,74 W/(m2*K)
      / obliczenia wykonano dla szklonego modelu drzwi /
    - dla M102 - drzwi grubości 102mm wykonane z drewna mahoń-meranti
      UD od 0,45 W/(m2*K) dla modeli nieszklonych
      UD od 0,55 W/(m2*K) dla modeli szklonych
      / wartości współczynników są uzależnione od wymiarów drzwi /
    - dla D102 - drzwi dębowo-sosnowe grubości 102mm
      UD od 0,47 W/(m2*K) dla modeli nieszklonych
      UD od 0,55 W/(m2*K) dla modeli szklonych
      /wartości współczynników są uzależnione od wymiarów drzwi/
  • izolacyjność akustyczna: Rw=30dB
  • wodoszczelność: Klasa 3B
  • przepuszczalność powietrza: Klasa 4
  • odporność na obciążenie wiatrem: Klasa 5
  • odporność na wielokrotne otwieranie i zamykanie: Klasa 6
  • niskoemisyjne - U=0,6 W/(m2*K) - szyby termoizolacyjne o klasie bezpieczeństwa P1 (szyba P4 za dopłatą)
  • wymiary poprzeczne słupka ościeżnicy - 70 x 80 mm
  • powłoka malarska - 3 warstwy lakieru akrylowego
  • klasa antywłamaniowości RC2 - dotyczy drzwi wyposażonych w zamki listwowe hakowe i hako-bolcowe (wersja ze standardowym zamkiem Tytan nie była badana pod względem antywłamaniowości - badanie niewymagane).

W/w parametry techniczne drzwi zewnętrznych zostały zestawione na podstawie badań wykonanych w Instytucie Techniki Budowlanej.

^ do góry strony



13. Antywłamaniowość drzwi zewnętrznych wejściowych produkcji AFB

Drzwi zewnętrzne drewniane naszej produkcji wyposażone w zamki listwowe, szyby antywłamaniowe klasy P4, oraz klamki, rozety i wkładki klasy C zostały przebadane w laboratorium Instytutu Techniki Budowlanej i uzyskały europejską klasę antywłamaniowości RC2.

Wszystkie zamki stosowane w drzwiach zewnętrznych produkcji AFB posiadają antywłamaniowe atesty klasy 4, z wyłączeniem zamków listwowych Automatic które posiadają atest klasy 3. Podobnie prawie wszystkie okucia oferowane przez nas jako uzupełniające wyposażenie produkowanych przez nas drzwi zewnętrznych, posiadają antywłamaniowe atesty klasy C.

^ do góry strony



14. Standardowe wyposażenie drzwi zewnętrznych:

  • dwie wielowarstwowe uszczelki poliuretanowe
  • podwójny zespolony zamek 6-cio ryglowy zamek Tytan
  • 4 zawiasy trójczłonowe średnicy 20 mm
  • 4 blokady antywyważeniowe
  • próg aluminiowy z przekładką termiczną (próg wys. 2 cm, przeznaczony jest do montażu na "gotowej" podłodze - luz między podłogą, a dołem skrzydła: 1 cm)

^ do góry strony



15. Zawiasy i blokady antywyważeniowe stosowane w drzwach wejściowych i zewnętrznych produkcji AFB

Zawiasy i blokady antywyważeniowe drzwi zewnętrznych AFB typu M72, D72, M82 i D82

Zawias trójczłonowy (średnicy 20 mm) i blokada anytywyważeniowa drzwi zewnętrznych typu M72, D72, M82 i D82.

Zawiasy i blokady antywyważeniowe drzwi zewnętrznych AFB typu M102 i D102

Zawias trójczłonowy (średnicy 20 mm) i blokady anytywyważeniowe drzwi zewnętrznych typu M102 i D102.

Standardowo produkowane w naszym zakładzie drzwi zewnętrzne i wejściowe do mieszkań wyposażone są w 4 zawiasy trójczłonowe średnicy 20 mm. Konstrukcja tych zawiasów (dzięki przekładkom teflonowym rozdzielającym poszczególne ruchome części zawiasu), gwarantuje ich bardzo długie, ciche i bezobsługowe użytkowanie.

Dla ułatwienia montażu - drzwi są pakowane z „niedobitymi” sworzniami.

Zawiasy zabezpieczone są przed korozją powłoką cynkową w kolorze tzw. "białego" lub "złotego ocynku".

Dla poprawienia ich estetyki (szczególnie w przypadku drzwi otwieranych na zewnątrz budynku ) na w/w zawiasy można zamontować ozdobne osłonki (posiadamy je w naszej ofercie w kolorach dopasowanych do oferowanych klamek i wkładek).

Drzwi zewnętrzne i wejściowe do mieszkań o grubości skrzydeł 72 i 82 mm wyposażone są w 4 blokady antywyważeniowe - po jednej przy każdym z 4 zawiasów.

Drzwi o grubości skrzydeł 102 mm wyposażone są w 8 blokad antywyważeniowych - po dwie przy każdym z 4 zawiasów.

Blokady antywłamaniowe zabezpieczają drzwi zewnętrzne przed wyważeniem nawet po całkowitym odcięciu zawiasów (może to być istotne w przypadku drzwi otwieranych na zewnątrz budynku - kiedy to jest ułatwiony dostęp sworzni do zawiasów).

^ do góry strony


opublikowano: aktualizacja: 17-05-2017 (by )

drzwi antywłamaniowe

drzwi pasywne

kolory

szyby

konstrukcja drzwi

wymiary drzwi

montaż drzwi

gwarancja

opinie klientów...

wymiana drzwi

mapa strony
